在电力系统中，高低压配电柜是电能分配、控制与保护的核心设备。从发电站到终端用户，配电柜承担着通断电路、监测运行、隔离故障等关键任务。本文将围绕高压柜、固体柜、出线柜、计量柜、环网柜，以及覆盖10kV、24kV、35kV电压等级的高低压配电柜成套设备，展开系统介绍。

一、高压柜与固体柜：安全与环保的进化

高压柜泛指用于额定电压3.6kV~40.5kV系统的开关设备，常见类型包括铠装移开式、固定式、环网柜等。传统高压柜多采用SF6气体或空气绝缘，而固体柜则代表了新一代技术方向。

固体柜（固体绝缘开关柜）使用环氧树脂等固体材料将带电部件浇注或包覆，优势显著：

• 环保：不使用SF6温室气体，无泄漏风险；
• 紧凑：体积比空气绝缘柜缩小约30%~50%；
• 可靠：防潮、防尘、防凝露，适应地下、湿热等恶劣环境；
• 免维护：固体绝缘结构不受气压影响，寿命长。

常见固体柜适用于10kV、24kV、35kV系统中，尤其适合城市配网、地铁、风电、光伏等场合。

二、出线柜：电能输出的“门户”

出线柜是从母线向负载侧分配电能的开关柜，通常位于配电室母线段之后。它包含断路器、电流互感器、接地开关、避雷器等元件，实现对负载线路的控制与保护。

按结构可分为：

• 固定式出线柜：元件固定安装，结构简单，成本较低；
• 手车式（移开式）出线柜：断路器可抽出，便于检修和更换。

出线柜需根据负载电流、短路容量选型，并配置过流、速断、零序等保护。在10kV~35kV系统中，出线柜常与进线柜、母联柜、计量柜、PT柜等构成完整成套装置。

三、计量柜：电能结算的“公平秤”

计量柜专门用于安装电能计量装置（电度表、互感器等），实现电能的准确测量与计费。高压计量柜通常设置在用户进线侧或变压器高压侧，分为：

• 高压计量柜：适用于10kV、24kV、35kV系统，内含计量用电压互感器、电流互感器、电能表及接线盒；
• 低压计量柜：用于0.4kV侧，多用于终端配电。

计量柜须符合电力公司验收规范，具备防窃电、封印管理、独立采样绕组等功能。常用方案有“计量柜+进线柜”一体式或独立计量柜，前者减少占地，后者管理更清晰。

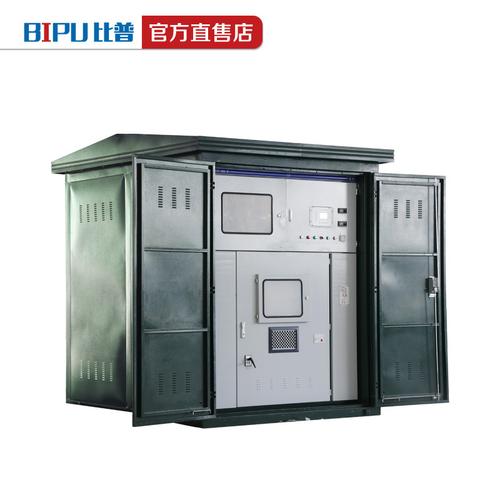

四、环网柜：城市配网的“节点卫士”

环网柜（Ring Main Unit，RMU）是用于环网供电系统中的开关柜，主要用于10kV、24kV、35kV配电网的分支、分段与联络。其核心特点是：

• 结构紧凑：适合安装于狭小空间、箱变或地埋；
• 操作灵活：可带负载合分闸，实现环网转供；
• 形式多样：分为气体绝缘（SF6）、固体绝缘、空气绝缘；其中固体环网柜逐步取代SF6。

环网柜通常由进线单元、出线单元、联络单元、PT单元组合而成。典型应用场景包括：城市居民小区、商业综合体、工业园区、轨道交通等双电源或环网供电场所。

五、10kV、24kV、35kV高低压配电柜成套设备

高低压配电柜成套设备是指将高压柜（或低压柜）、出线柜、计量柜、环网柜、母联柜、PT柜、电容补偿柜等按电气主接线要求组合成的完整配电系统。

| 电压等级 | 典型应用 | 常用柜型 |
|----------|----------|-----------|
| 10kV | 工矿企业、楼宇、新能源 | KYN28、XGN、固体柜、环网柜 |
| 24kV | 城市配网、地铁、船舶 | KYN28-24、充气柜、固体柜 |
| 35kV | 中小型变电站、风电升压站 | KYN61、GBC-35、固体柜 |

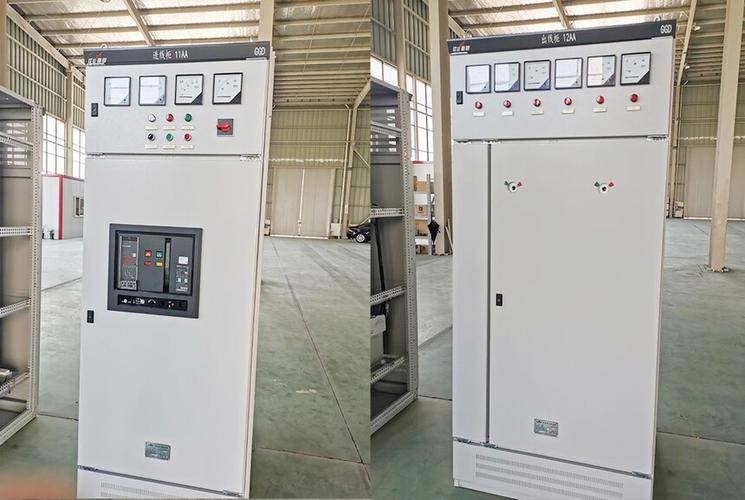

| 0.4kV低压 | 末端配电 | GGD、GCK、MNS、GCS |

成套设备需遵循GB 3906、IEC 62271等标准进行型式试验，确保“五防”功能（防误分合断路器、防带负荷分合隔离开关、防带电挂地线、防带地线合闸、防误入带电间隔）。

六、选型与趋势

1. 根据电压等级、短路电流、环境条件选型：如高湿度、盐雾地区优选固体柜；空间受限可选环网柜。
2. 融合智能化：现代配电柜越来越多集成温度在线监测、局放检测、电动操作、通信接口（IEC 61850），实现遥测、遥信、遥控、遥调。
3. 环保化：固体柜、干燥空气绝缘柜逐步替代SF6柜，符合“双碳”目标。
4. 模块化与一二次融合：成套设备向标准化、小型化、即插即用方向发展，缩短工期，提升可靠性。

###

无论是高压柜、固体柜、出线柜、计量柜还是环网柜，10kV、24kV、35kV高低压配电柜成套设备共同构成了电力系统的“骨架”。正确选型、规范安装、定期维护，是保障供电安全、稳定、高效的关键。随着新材料的应用和智能电网的发展，配电柜正朝着更环保、更紧凑、更智能的方向持续演进。
