一、二次接线在配电柜中的核心地位

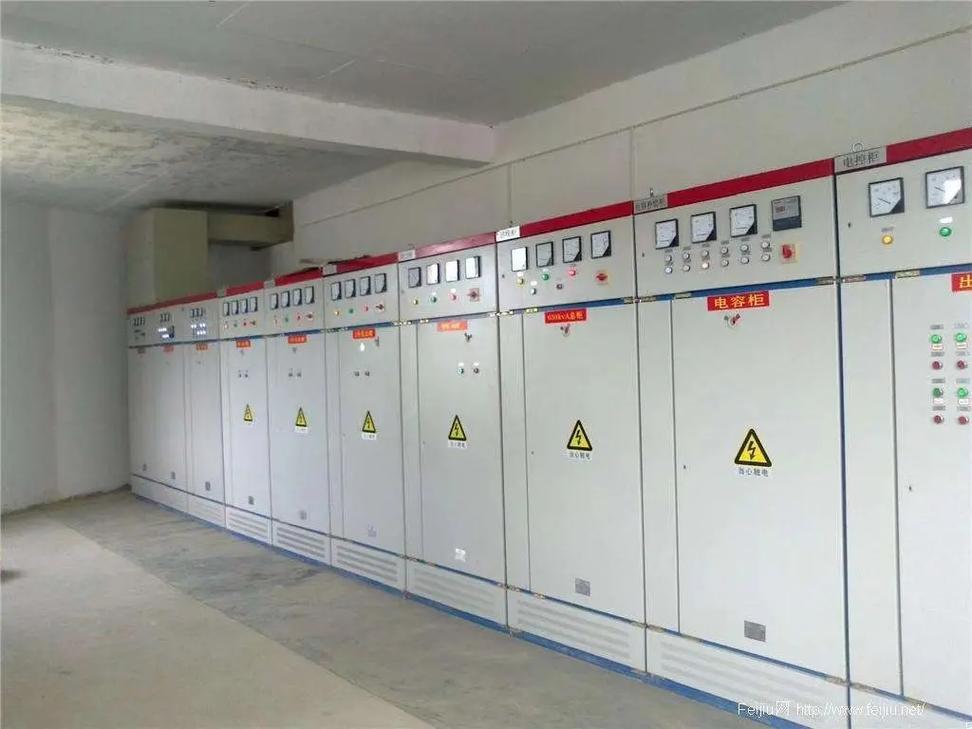

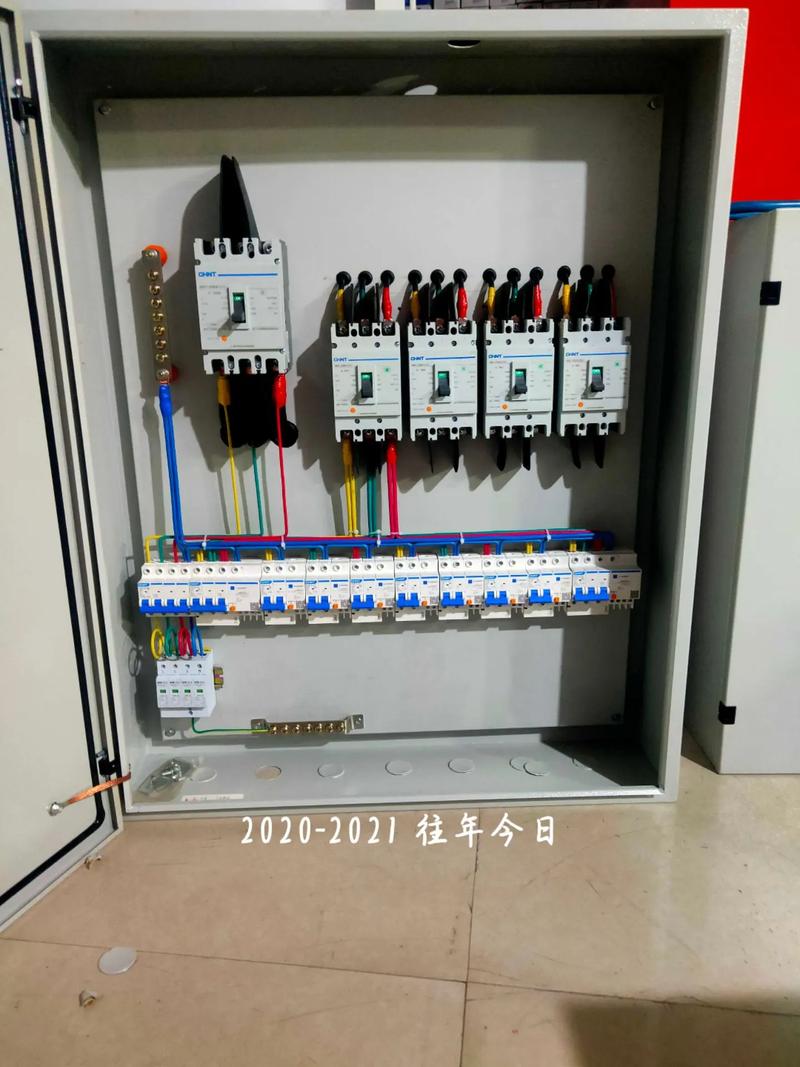

高低压配电柜是电力系统中电能分配、控制与保护的关键设备，分为高压柜（通常指3kV及以上）和低压柜（1kV及以下）。其中，一次接线负责主电路（如母线、断路器、变压器）的连接，而二次接线则承担着控制、保护、测量、信号和联锁等功能。

二次接线虽然不直接输送大电流，但却是配电柜的“神经系统”。二次接线的规范性直接关系到设备运行的可靠性、安全性及维护便利性。因此，遵循严格的二次接线规范至关重要。

二、二次接线的基本规范要求

1. 导线选择

• 颜色标识：根据国家标准，交流电流回路（如互感器二次侧）用黑色；交流电压回路用黄色；直流控制回路正极用红色，负极用蓝色；信号及其他回路用白色。颜色应均匀、不易褪色。
• 截面积：电流回路导线截面积不小于2.5mm²（确保机械强度和载流能力）；电压回路、控制回路不小于1.5mm²；弱电信号回路（如RS485）可采用0.5~1.0mm²屏蔽线。
• 绝缘性能：导线额定电压不低于500V，绝缘电阻应不小于1MΩ（500V兆欧表测量）。

2. 接线工艺

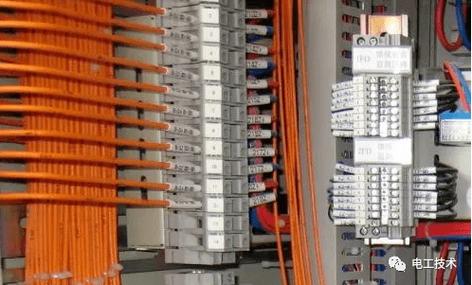

• 导线排列：应横平竖直、层次分明，避免交叉重叠。走向应便于查找和维护。
• 剥线长度：以压接端子后裸露导体全部插入且不压绝缘层为准，通常为6~8mm。多股线需压接冷压端头（如管型预绝缘端头）。
• 连接方式：严禁铰接，必须通过接线端子、压接或焊接。每个端子最多接两根导线，且中间需加平垫圈。
• 线号标识：每根导线两端必须套有线号管，线号与图纸一致。线号管方向应统一（通常自下而上读）。
• 弯曲半径：导线弯曲半径不小于导线外径的3倍，避免死弯损伤绝缘。

3. 接地与屏蔽

• 保护接地：二次回路接地应独立接至柜内专用接地排，不得串联接地。接地线截面积不小于2.5mm²（铜）。
• 屏蔽电缆：模拟量信号、通信线应使用屏蔽电缆，屏蔽层单端接地（一般在控制柜侧），避免形成地环路。

三、二次接线的常见误区与示例

误区1：导线颜色混乱。 例如把交流电压回路接成黑色，导致调试图时误判。正确做法：严格按国标或设计图纸执行。

误区2：端子压接不牢固。 经常见到多股线直接拧在端子上，久后氧化松动。正确做法：必须使用冷压端头；压接后用拉力计抽查（通常≥50N）。

误区3：屏蔽层两端接地。 这会在屏蔽层中产生环流，干扰信号。正确做法：仅在信号源侧或接收侧单端接地。

四、不同场景下的二次接线要点

| 场景 | 要点 |
|------|------|
| 高压柜电流/电压回路 | 使用2.5mm²以上导线；电流互感器二次侧严禁开路，必须可靠接地（通常B或S2端接地） |
| 低压柜控制回路 | 中间继电器线圈回路不宜过长（小于10m）；减少串联触点数，提高可靠性 |
| 变频器/软启动控制 | 模拟信号远离动力电缆；屏蔽线接变频器专用屏蔽端子 |
| 智能配电柜通信 | 优先采用双绞屏蔽线，波特率低于115.2kbps；终端加匹配电阻（如120Ω） |

五、检测与验收标准

二次接线完成后，应进行以下检验（理想性能指标）：

1. 绝缘电阻测试：用500V或1000V兆欧表，二次回路对地绝缘电阻不小于1MΩ（潮湿环境可放宽至0.5MΩ）。
2. 耐压试验：二次回路对地工频耐压1000V/1min（或按GB/T 7251.1标准执行），无击穿闪络。
3. 回路导通与对号：逐根校线，确保线号、端子号与图纸一致。可使用校线器、万用表蜂鸣档。
4. 螺钉紧固检查：用螺丝刀复紧所有接线端子，扭矩参考端子厂家要求（例如M4端子为1.5~2.0N·m）。
5. 功能传动试验：模拟保护动作、联锁逻辑、信号指示，均需正确响应。

六、

高低压配电柜二次接线绝非“接上就好”，而是一套系统工程。规范接线不仅能保证设备安全稳定运行、保护人身安全，还能减少后期运维试错的成本。建议从业者参考最新国家标准，抓住颜色 线径 端接 标识 屏蔽 接地六个核心，把每一根线都串回整体逻辑。只有这样，才能打造出真正可靠的生命周期的配电产物。
